Spring Cloud Gateway WebFilter Фабрики

1. Введение

Spring Cloud Gateway — это интеллектуальный прокси-сервис, часто используемый в микросервисах. Он прозрачно централизует запросы в единой точке входа и направляет их в соответствующий сервис. Одной из самых интересных его особенностей является концепция фильтров ( WebFilter или GatewayFilter ).

WebFilter вместе с Predicate factory включает в себя полный механизм маршрутизации. Spring Cloud Gateway предоставляет множество встроенных фабрик WebFilter , которые позволяют взаимодействовать с HTTP-запросами до достижения прокси-сервиса и HTTP-ответами перед доставкой результата клиенту . Также возможно реализовать пользовательские фильтры .

В этом руководстве мы сосредоточимся на встроенных фабриках WebFilter , включенных в проект, и на том, как их использовать в расширенных случаях использования.

2. Фабрики веб- фильтров

Фабрики WebFilter (или GatewayFilter ) позволяют изменять входящие HTTP-запросы и исходящие HTTP-ответы. В этом смысле он предлагает набор интересных функций, которые можно применять до и после взаимодействия с нижестоящими сервисами.

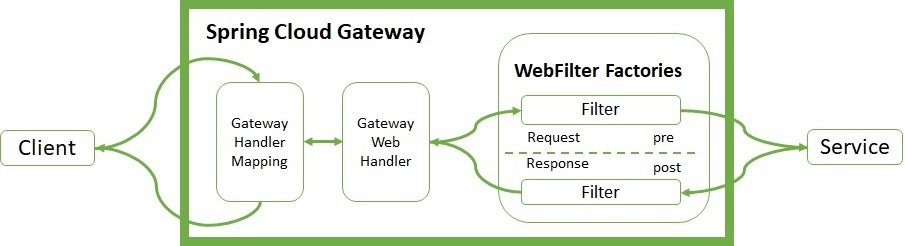

Отображение обработчика управляет запросом клиента. Он проверяет, соответствует ли он какому-то сконфигурированному маршруту. Затем он отправляет запрос веб-обработчику для выполнения определенной цепочки фильтров для этого маршрута. Пунктирная линия разделяет логику на логику до и после фильтрации. Фильтры дохода запускаются перед запросом прокси. Выходные фильтры вступают в действие, когда они получают ответ прокси. Фильтры предоставляют механизмы для изменения промежуточного процесса.

3. Реализация фабрик WebFilter

Давайте рассмотрим наиболее важные фабрики WebFilter , включенные в проект Spring Cloud Gateway. Есть два способа реализовать их, используя YAML или Java DSL . Мы покажем примеры того, как реализовать оба.

3.1. HTTP-запрос

Встроенные фабрики WebFilter позволяют взаимодействовать с заголовками и параметрами HTTP-запроса . Мы можем добавить (AddRequestHeader), сопоставить (MapRequestHeader) , установить или заменить (SetRequestHeader) и удалить (RemoveRequestHeader) значения заголовков и отправить их в прокси-сервис. Также можно сохранить исходный заголовок хоста ( PreserveHostHeader ).

Таким же образом мы можем добавлять (AddRequestParameter) и удалять (RemoveRequestParameter) параметры, которые будут обрабатываться нижестоящей службой. Давайте посмотрим, как это сделать:

- id: add_request_header_route
  uri: https://httpbin.org
  predicates:
  - Path=/get/**
  filters:
  - AddRequestHeader=My-Header-Good,Good
  - AddRequestHeader=My-Header-Remove,Remove
  - AddRequestParameter=var, good
  - AddRequestParameter=var2, remove
  - MapRequestHeader=My-Header-Good, My-Header-Bad
  - MapRequestHeader=My-Header-Set, My-Header-Bad
  - SetRequestHeader=My-Header-Set, Set
  - RemoveRequestHeader=My-Header-Remove
  - RemoveRequestParameter=var2

Давайте проверим, все ли работает так, как ожидалось. Для этого мы будем использовать curl и общедоступный httpbin.org :

$ curl http://localhost:8080/get
{
  "args": {
    "var": "good"
  },
  "headers": {
    "Host": "localhost",
    "My-Header-Bad": "Good",
    "My-Header-Good": "Good",
    "My-Header-Set": "Set",
  },
  "origin": "127.0.0.1, 90.171.125.86",
  "url": "https://localhost:8080/get?var=good"
}

Мы можем видеть ответ curl как следствие настроенных фильтров запросов. Они добавляют My-Header-Good со значением Good и сопоставляют его содержимое с My-Header-Bad. Они удаляют My-Header-Remove и устанавливают новое значение My-Header-Set . В разделах args и url мы видим добавленный новый параметр var . Кроме того, последний фильтр удаляет параметр var2 .

Кроме того, мы можем изменить тело запроса до достижения прокси-сервиса . Этот фильтр можно настроить только с использованием нотации Java DSL. Фрагмент ниже просто заглавные буквы содержимого тела ответа:

@Bean
public RouteLocator routes(RouteLocatorBuilder builder) {
     return builder.routes()
       .route("modify_request_body", r -> r.path("/post/**")
         .filters(f -> f.modifyRequestBody(
           String.class, Hello.class, MediaType.APPLICATION_JSON_VALUE,
           (exchange, s) -> Mono.just(new Hello(s.toUpperCase()))))
         .uri("https://httpbin.org"))
       .build();
}

Чтобы протестировать фрагмент, давайте выполним curl с параметром -d , чтобы включить тело «Content» :

$ curl -X POST "http://localhost:8080/post" -i -d "Content"
"data": "{\"message\":\"CONTENT\"}",
"json": {
    "message": "CONTENT"
}

Мы можем видеть, что содержимое тела теперь в верхнем регистре до СОДЕРЖИМОГО в результате фильтра.

3.2. HTTP-ответ

Точно так же мы можем изменить заголовки ответов , используя добавление ( AddResponseHeader ), установку или замену ( SetResponseHeader ), удаление ( RemoveResponseHeader ) и перезапись ( RewriteResponseHeader ). Еще одна функция ответа — дедупликация ( DedupeResponseHeader ) , чтобы перезаписать стратегии и избежать их дублирования. Мы можем избавиться от специфичных для бэкенда сведений о версии, расположении и хосте, используя другую встроенную фабрику ( RemoveLocationResponseHeader ).

Давайте посмотрим полный пример:

- id: response_header_route
  uri: https://httpbin.org
  predicates:
  - Path=/header/post/**
  filters:
  - AddResponseHeader=My-Header-Good,Good
  - AddResponseHeader=My-Header-Set,Good
  - AddResponseHeader=My-Header-Rewrite, password=12345678
  - DedupeResponseHeader=Access-Control-Allow-Credentials Access-Control-Allow-Origin
  - AddResponseHeader=My-Header-Remove,Remove
  - SetResponseHeader=My-Header-Set, Set
  - RemoveResponseHeader=My-Header-Remove
  - RewriteResponseHeader=My-Header-Rewrite, password=[^&]+, password=***
  - RewriteLocationResponseHeader=AS_IN_REQUEST, Location, ,

Давайте используем curl для отображения заголовков ответа:

$ curl -X POST "http://localhost:8080/header/post" -s -o /dev/null -D -
HTTP/1.1 200 OK
My-Header-Good: Good
Access-Control-Allow-Origin: *
Access-Control-Allow-Credentials: true
My-Header-Rewrite: password=***
My-Header-Set: Set

Аналогично HTTP-запросу мы можем изменить тело ответа . В этом примере мы перезаписываем тело ответа PUT:

@Bean
public RouteLocator responseRoutes(RouteLocatorBuilder builder) {
    return builder.routes()
      .route("modify_response_body", r -> r.path("/put/**")
        .filters(f -> f.modifyResponseBody(
          String.class, Hello.class, MediaType.APPLICATION_JSON_VALUE,
          (exchange, s) -> Mono.just(new Hello("New Body"))))
        .uri("https://httpbin.org"))
      .build();
}

Давайте используем конечную точку PUT для проверки функциональности:

$ curl -X PUT "http://localhost:8080/put" -i -d "CONTENT"
{"message":"New Body"}

3.3. Дорожка

Одной из возможностей встроенных фабрик WebFilter является взаимодействие с настроенными клиентом путями . Можно задать другой путь ( SetPath ), переписать ( RewritePath ), добавить префикс ( PrefixPath ) и удалить ( StripPrefix ), чтобы извлечь только его части. Помните, что фильтры выполняются в порядке их расположения в файле YAML. Давайте посмотрим, как настроить маршруты:

- id: path_route
  uri: https://httpbin.org
  predicates:
  - Path=/new/post/**
  filters:
  - RewritePath=/new(?<segment>/?.*), $\{segment}
  - SetPath=/post

Оба фильтра удаляют подпуть /new до достижения прокси-сервиса. Выполним завиток:

$ curl -X POST "http://localhost:8080/new/post" -i
"X-Forwarded-Prefix": "/new"
"url": "https://localhost:8080/post"

Мы также могли бы использовать фабрику StripPrefix . С StripPrefix=1 мы можем избавиться от первого подпути при обращении к нижестоящей службе.

3.4. Связано со статусом HTTP

RedirectTo принимает два параметра: статус и URL. Статус должен представлять собой серию HTTP-кода перенаправления 300 и действительный URL-адрес. SetStatus принимает один статус параметра, который может быть кодом HTTP или его строковым представлением. Давайте посмотрим на пару примеров:

- id: redirect_route
  uri: https://httpbin.org
  predicates:
  - Path=/fake/post/**
  filters:
  - RedirectTo=302, https://httpbin.org
- id: status_route
  uri: https://httpbin.org
  predicates:
  - Path=/delete/**
  filters:
  - SetStatus=401

Первый фильтр действует по пути /fake/post , и клиент перенаправляется на https://httpbin.org с HTTP-статусом 302 :

$ curl -X POST "http://localhost:8080/fake/post" -i
HTTP/1.1 302 Found
Location: https://httpbin.org

Второй фильтр определяет путь /delete и устанавливает HTTP-статус 401:

$ curl -X DELETE "http://localhost:8080/delete" -i
HTTP/1.1 401 Unauthorized

3.5. Ограничение размера запроса

Наконец, мы можем ограничить размер запроса ( RequestSize ). Если размер запроса превышает лимит, шлюз отказывает в доступе к сервису :

- id: size_route
  uri: https://httpbin.org
  predicates:
  - Path=/anything
  filters:
  - name: RequestSize
    args:
       maxSize: 5000000

4. Расширенные варианты использования

Spring Cloud Gateway предлагает другие расширенные фабрики WebFilter для поддержки базовых функций шаблона микросервисов.

4.1. Автоматический выключатель

Spring Cloud Gateway имеет встроенную фабрику WebFilter для работы с прерывателями цепи . Фабрика допускает различные стратегии отката и конфигурацию маршрута Java DSL. Давайте посмотрим на простой пример:

- id: circuitbreaker_route
  uri: https://httpbin.org
  predicates:
  - Path=/status/504
  filters:
  - name: CircuitBreaker
  args:
     name: myCircuitBreaker
     fallbackUri: forward:/anything
  - RewritePath=/status/504, /anything

Для настройки автоматического выключателя мы использовали Resilience4J , добавив зависимость spring-cloud-starter-circuitbreaker-reactor-resilience4j :

<dependency>
    <groupId>org.springframework.cloud</groupId>
    <artifactId>spring-cloud-starter-circuitbreaker-reactor-resilience4j</artifactId>
</dependency>

Опять же, мы можем проверить функциональность с помощью curl:

$ curl http://localhost:8080/status/504
"url": "https://localhost:8080/anything"

4.2. Повторить попытку

Еще одна расширенная функция позволяет клиенту повторить попытку доступа, когда что-то происходит с проксируемыми службами . Он принимает несколько параметров, таких как количество повторных попыток , коды состояния HTTP ( статусы ) и методы , которые следует повторять, серии , исключения и интервалы ожидания после каждой повторной попытки. Давайте посмотрим на конфигурацию YAML:

- id: retry_test
  uri: https://httpbin.org
  predicates:
  - Path=/status/502
  filters:
  - name: Retry
    args:
       retries: 3
       statuses: BAD_GATEWAY
       methods: GET,POST
       backoff:
          firstBackoff: 10ms
          maxBackoff: 50ms
          factor: 2
          basedOnPreviousValue: false

Когда клиент достигает /status/502 (плохой шлюз), фильтр повторяет попытку три раза, ожидая интервалов отсрочки, настроенных после каждого выполнения. Давайте посмотрим, как это работает:

$ curl http://localhost:8080/status/502

Заодно нам нужно проверить логи Gateway на сервере:

Mapping [Exchange: GET http://localhost:8080/status/502] to Route{id='retry_test', ...}
Handler is being applied: {uri=https://httpbin.org/status/502, method=GET}
Received last HTTP packet
Handler is being applied: {uri=https://httpbin.org/status/502, method=GET}
Received last HTTP packet
Handler is being applied: {uri=https://httpbin.org/status/502, method=GET}
Received last HTTP packet

Фильтр повторяет три попытки с этой задержкой для методов GET и POST, когда шлюз получает статус 502.

4.3. Сохранить сеанс и защитить заголовки

Фабрика SecureHeader добавляет в ответ заголовки безопасности HTTP . Точно так же SaveSession имеет особое значение при использовании с Spring Session и Spring Security :

filters:
- SaveSession

Этот фильтр сохраняет состояние сеанса перед выполнением переадресованного вызова .

4.4. Ограничитель скорости запроса

И последнее, но не менее важное: фабрика RequestRateLimiter определяет, может ли запрос продолжаться . Если нет, он возвращает статус HTTP-кода 429 — Too Many Requests . Он использует различные параметры и преобразователи для указания ограничителя скорости .

RedisRateLimiter использует известную базу данных Redis для проверки количества токенов, которое может хранить ведро. Для этого требуется следующая зависимость:

<dependency>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-data-redis-reactive</artifactId>
 </dependency>

Следовательно, ему также нужна конфигурация Spring Redis :

spring:
  redis:
    host: localhost
    port: 6379

Фильтр имеет несколько свойств. Первый аргумент, пополнениеRate, является допустимым количеством запросов в секунду. Второй аргумент, BurstCapacity, — это максимальное количество запросов за одну секунду. Третий параметр, requestTokens , указывает, сколько токенов стоит запрос. Давайте посмотрим на пример реализации:

- id: request_rate_limiter
  uri: https://httpbin.org
  predicates:
  - Path=/redis/get/**
  filters:
  - StripPrefix=1
  - name: RequestRateLimiter
    args:
       redis-rate-limiter.replenishRate: 10
       redis-rate-limiter.burstCapacity: 5

Давайте используем curl для проверки фильтра. Заранее не забудьте запустить экземпляр Redis , например, с помощью Docker :

$ curl "http://localhost:8080/redis/get" -i
HTTP/1.1 200 OK
X-RateLimit-Remaining: 4
X-RateLimit-Requested-Tokens: 1
X-RateLimit-Burst-Capacity: 5
X-RateLimit-Replenish-Rate: 10

Как только оставшееся ограничение скорости достигает нуля, шлюз создает HTTP-код 429. Для тестирования поведения мы можем использовать модульные тесты. Мы запускаем встроенный сервер Redis и параллельно запускаем RepeatedTests . Как только ведро достигает предела, начинает отображаться ошибка:

00:57:48.263 [main] INFO  c.b.s.w.RedisWebFilterFactoriesLiveTest - Received: status->200, reason->OK, remaining->[4]
00:57:48.394 [main] INFO  c.b.s.w.RedisWebFilterFactoriesLiveTest - Received: status->200, reason->OK, remaining->[3]
00:57:48.530 [main] INFO  c.b.s.w.RedisWebFilterFactoriesLiveTest - Received: status->200, reason->OK, remaining->[2]
00:57:48.667 [main] INFO  c.b.s.w.RedisWebFilterFactoriesLiveTest - Received: status->200, reason->OK, remaining->[1]
00:57:48.826 [main] INFO  c.b.s.w.RedisWebFilterFactoriesLiveTest - Received: status->200, reason->OK, remaining->[0]
00:57:48.851 [main] INFO  c.b.s.w.RedisWebFilterFactoriesLiveTest - Received: status->429, reason->Too Many Requests, remaining->[0]
00:57:48.894 [main] INFO  c.b.s.w.RedisWebFilterFactoriesLiveTest - Received: status->429, reason->Too Many Requests, remaining->[0]
00:57:49.135 [main] INFO  c.b.s.w.RedisWebFilterFactoriesLiveTest - Received: status->200, reason->OK, remaining->[4]

5. Вывод

В этом руководстве мы рассмотрели фабрики WebFilter Spring Cloud Gateway. Мы показали, как взаимодействовать с запросами и ответами от клиента до и после выполнения проксируемого сервиса.

Как всегда, код доступен на GitHub .
